Przewodnik po wyborze i zastosowaniu kabli wysokotemperaturowych: Wartości znamionowe temperatur, porównanie materiałów i analiza żywotności

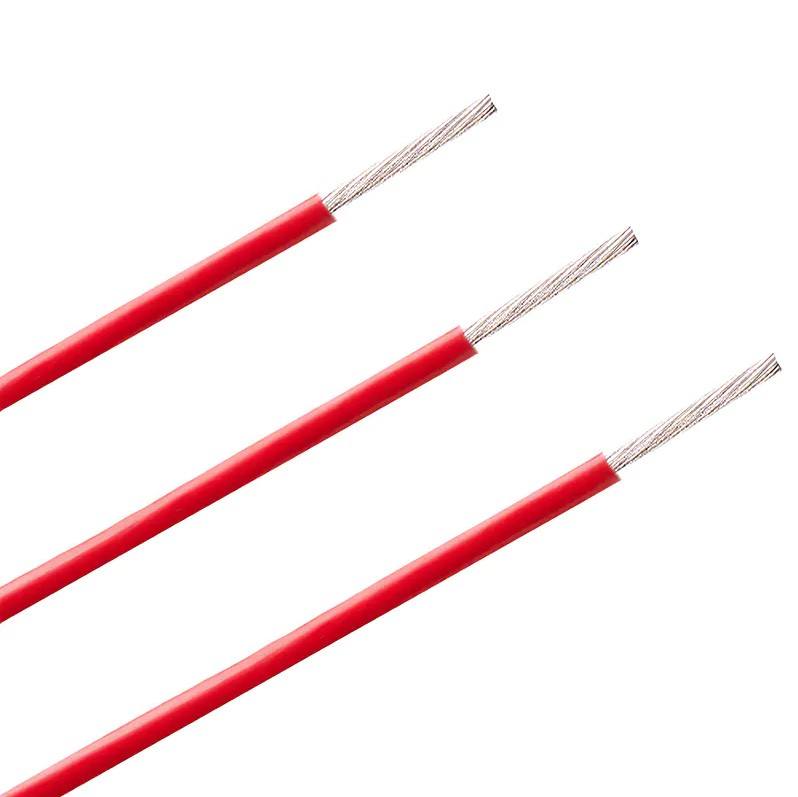

Jak wybrać najbardziej odpowiedni Kabel wysokotemperaturowy Model i temperatura znamionowa

Wybór powinien opierać się na rzeczywistej temperaturze roboczej, warunkach środowiskowych i obciążeniu elektrycznym. Priorytetowo należy określić temperaturę znamionową i materiał izolacyjny, z marginesem bezpieczeństwa wynoszącym 20–30% powyżej maksymalnej temperatury roboczej, aby zapewnić długoterminową stabilność.

Zdefiniowanie zakresu temperatur roboczych jako podstawy

Wybór kabli wysokotemperaturowych wymaga dokładnej oceny ciągłej temperatury roboczej i temperatury szczytowej w różnych warunkach przemysłowych:

• Ogólne urządzenia przemysłowe: 150°C–200°C
• Sprzęt do przetwarzania w wysokiej temperaturze: 200°C–400°C
• Ekstremalne środowiska: powyżej 400°C

W praktyce inżynierskiej wybór wyższej temperatury znamionowej pomaga zmniejszyć ryzyko starzenia termicznego materiałów izolacyjnych.

Materiał izolacyjny określa temperaturę znamionową i zakres zastosowania

Rozmiar przewodu musi odpowiadać obciążalności

Przekrój poprzeczny przewodu należy dobierać na podstawie rzeczywistego prądu obciążenia, biorąc pod uwagę wpływ wysokiej temperatury na przewodność:

Wybierz strukturę opartą na scenariuszach aplikacji

• Sektory przemysłowe charakteryzujące się wysoką temperaturą: nacisk na odporność cieplną i ochronę mechaniczną
• Przemysł chemiczny: priorytetem jest odporność na korozję i stabilność
• Zastosowania sprzętu: podkreślaj elastyczność i niezawodność

Skoncentruj się na długoterminowej niezawodności operacyjnej

• Stabilność termiczna izolacji wpływa na żywotność
• Wysokie temperatury przyspieszają degradację materiału
• Złożone środowiska wymagają zwrócenia uwagi na czynniki zewnętrzne

Systematyczne podejście do selekcji

1. Zdefiniuj zakres temperatur i środowisko
2. Określ temperaturę znamionową z marginesem bezpieczeństwa
3. Wybierz odpowiedni materiał izolacyjny
4. Oblicz obciążenie i wybierz rozmiar przewodu
5. Dopasuj strukturę do wymagań aplikacji

Co jest lepsze: guma silikonowa Kabel wysokotemperaturowy lub fluoroplastikowy kabel wysokotemperaturowy

Kable z gumy silikonowej są bardziej odpowiednie do elastycznych instalacji i środowisk średniotemperaturowych, podczas gdy kable z fluoroplastycznego tworzywa sztucznego sprawdzają się lepiej w warunkach wysokiej temperatury i agresywnych chemicznie. Wybór zależy od konkretnych wymagań operacyjnych, a nie od jednego standardu.

Porównanie odporności na temperaturę

Materiały fluoroplastyczne zapewniają wyższy sufit termiczny, dzięki czemu są bardziej odpowiednie do środowisk o utrzymującej się wysokiej temperaturze.

Elastyczność i możliwość dostosowania instalacji

• Kable z gumy silikonowej zapewniają doskonałą elastyczność i mniejszy promień zgięcia
• Kable fluoroplastyczne są stosunkowo sztywne i lepiej nadają się do instalacji stacjonarnej

W ograniczonych przestrzeniach lub złożonych systemach trasowania elastyczność znacznie poprawia efektywność instalacji.

Odporność chemiczna i wydajność środowiskowa

• Kauczuk silikonowy może wytrzymać ogólne warunki przemysłowe
• Fluoroplastyczny demonstruje silna odporność na kwasy, zasady i rozpuszczalniki

Dzięki temu kable z tworzyw fluorowych są bardziej niezawodne w gałęziach przemysłu agresywnych chemicznie, takich jak zakłady przetwórcze.

Różnice w wydajności mechanicznej

• Kauczuk silikonowy można wzbogacić o struktury plecione dla lepszej odporności na zużycie
• Fluoroplasty mają wysoką wytrzymałość powierzchniową, ale niższą odporność na zmęczenie przy wielokrotnym zginaniu

Typowe scenariusze zastosowań

Rozważania dotyczące wyboru

• Wybierz gumę silikonową dla poniższych temperatur 180°C i elastyczne instalacje
• Dla powyższych temperatur wybierz fluoroplast 200°C lub środowiska korozyjne
• Przed ostatecznym wyborem należy ocenić metodę instalacji i narażenie środowiska

Jakie są scenariusze przemysłowe Kabel wysokotemperaturowys Nadaje się do

Kable wysokotemperaturowe są szeroko stosowane w środowiskach przemysłowych, w których występuje długotrwałe narażenie na ciepło, promieniowanie cieplne lub warunki korozyjne, w tym w metalurgii, przetwórstwie chemicznym, elektrycznych systemach grzewczych, produkcji szkła i pozyskiwaniu energii.

Zastosowania w przemyśle metalurgicznym

W operacjach metalurgicznych, takich jak produkcja stali i obróbka cieplna, temperatury otoczenia zwykle przekraczają 300°C , ze zlokalizowanymi strefami sięgającymi do 800°C .

• Połączenia pieców i urządzeń wysokotemperaturowych
• Obszary narażone na działanie stopionego metalu i promieniowania cieplnego
• Ciągłe systemy przenoszenia mocy o dużym obciążeniu

Zastosowania w przemyśle chemicznym

Zakłady chemiczne często działają w połączonych warunkach podwyższonych temperatur i agresywnych mediów, zazwyczaj powyżej 200°C .

• Okablowanie reaktora i sprzętu przetwarzającego
• Rurociągi i systemy sterowania w środowiskach korozyjnych
• Obwody oprzyrządowania o wysokiej niezawodności

Elektryczny sprzęt grzewczy

Elektryczne systemy grzewcze wymagają kabli zdolnych do długotrwałej, stabilnej pracy, często wewnątrz 150°C do 300°C zakresy.

• Piece przemysłowe i elementy grzejne
• Platformy grzewcze i urządzenia do obróbki cieplnej
• Linie zasilania ciągłego

Produkcja szkła i materiałów budowlanych

Topienie szkła i produkcja ceramiki wiążą się z ekstremalnymi temperaturami, zazwyczaj od 600°C do 1000°C .

• Instalacja elektryczna pieca i pieca
• Środowiska o dużej zawartości pyłu i materiałów ściernych
• Strefy narażenia na duży szok termiczny

Zastosowania w energetyce i górnictwie

Miejsca wydobycia energii często charakteryzują się wahaniami temperatur, naprężeniami mechanicznymi i wilgotnością.

• Podziemne systemy przesyłu energii elektrycznej
• Sprzęt ciężki i systemy sterowania
• Środowiska narażone na obciążenia termiczne i mechaniczne

Porównanie scenariuszy przemysłowych

Kluczowe kwestie dotyczące dopasowywania aplikacji

• Dostosuj temperaturę znamionową kabla do rzeczywistych warunków pracy
• Ocenić obecność substancji żrących lub reaktywnych
• Weź pod uwagę naprężenia mechaniczne i czynniki środowiskowe
• Zapewnij długoterminową niezawodność działania

Will Kabel wysokotemperaturowys Wiek w czasie i jak przedłużyć ich żywotność

Kable wysokotemperaturowe będą stopniowo starzeć się pod wpływem długotrwałego narażenia na ciepło, obciążenie elektryczne i złożone warunki pracy. Jednakże kontrolując temperaturę, optymalizując warunki pracy i usprawniając praktyki konserwacji, można znacznie wydłużyć ich żywotność i zmniejszyć ryzyko awarii.

Mechanizm wpływu wysokiej temperatury na starzenie się izolacji

Długotrwałe wysokie temperatury powodują zmiany w strukturze molekularnej materiałów izolacyjnych, co prowadzi do twardnienia, pękania i pogorszenia właściwości izolacyjnych:

• Każde 10°C wzrostu powoduje znaczne przyspieszenie starzenia
• Praca w temperaturze powyżej znamionowej prowadzi do degradacji izolacji
• Promieniowanie cieplne przyspiesza niszczenie powierzchni

Wpływ obciążenia elektrycznego na strukturę wewnętrzną

Obciążenie elektryczne bezpośrednio wpływa na nagrzewanie przewodnika, co wpływa na całkowitą żywotność:

• Ciągłe wysokie obciążenie zwiększa wzrost temperatury przewodu
• Przenikanie ciepła do izolacji, przyspieszające starzenie
• Częste cykle start-stop powodują zmęczenie cieplne

Połączone czynniki środowiskowe przyspieszają degradację

W środowiskach przemysłowych wiele czynników wpływa na skrócenie żywotności kabla:

• Korozja chemiczna spowodowana kwasami, zasadami lub olejami
• Naprężenia mechaniczne spowodowane wibracjami i tarciem
• Wahania wilgotności wpływające na rezystancję izolacji

Żywotność w różnych warunkach pracy

Kluczowe środki wydłużające żywotność

• Wybierz odpowiednie wartości znamionowe temperatury, aby uniknąć ekstremalnych warunków
• Zoptymalizuj instalację, aby zmniejszyć naprężenia mechaniczne
• Zwiększ ochronę w trudnych warunkach
• Wdrożyć regularne inspekcje i monitorowanie

Rola właściwości materiału w żywotności

Żywotność kabli wysokotemperaturowych jest ściśle powiązana z wydajnością materiału:

• Materiały o wysokiej stabilności termicznej zmniejszają szybkość starzenia
• Silna odporność na utlenianie poprawia trwałość w wysokich temperaturach

Zarządzanie operacyjne zwiększa niezawodność

• Ustal rutynowe procedury inspekcji
• Unikaj nienormalnych obciążeń i częstych wahań
• Niezwłocznie zajmij się widocznymi uszkodzeniami i oznakami starzenia
