Co to jest kabel sterujący wciągarką?

Co odróżnia linkę wciągarki od zwykłej linki sterującej

Wciągarka znajduje się w miejscu, w którym spotykają się siła mechaniczna i sterowanie elektryczne. Za każdym razem, gdy bęben się obraca, zasilający go kabel jest rozciągany, skręcany i przeciągany po rolkach, i musi to robić przez lata bez utraty integralności sygnału. Dlatego wzmocnienie mechaniczne jest tak samo ważne, jak jakość przewodu. Kabel przeznaczony do instalacji stacjonarnej szybko ulegnie zmęczeniu w takim środowisku, podczas gdy specjalnie zaprojektowany kabel sterujący wciągarką jest zaprojektowany od środka na zewnątrz, aby absorbować siłę ciągnącą, zanim dotrze ona do miedzi.

W praktyce oznacza to, że kabel ocenia się nie tyle na podstawie samego napięcia znamionowego, ile na podstawie jego zachowania pod wpływem powtarzającego się zginania, wstrząsów zimnych i nacisku bębna. Na przykład oczekuje się, że kabel przystosowany do pracy w temperaturach od -60 stopni Celsjusza do 200 stopni Celsjusza pozostanie elastyczny na pokładzie morskim zimą i stabilny na wysięgniku dźwigu w bezpośrednim letnim słońcu, bez twardnienia lub zmiękczania płaszcza niezgodnie ze specyfikacją.

Dlaczego ciągłe zwijanie jest najtrudniejszym testem, przed którym staje kabel

Kontrola skręcania dzięki plecionym wypełniaczom

Każde owinięcie bębna wprowadza niewielką siłę skręcającą. Pozostawiona bez zarządzania siła ta kumuluje się i powoduje migrację przewodów z miejsca, co jest przyczyną awarii znanej jako klatki dla ptaków. Oplot tekstylny umieszczony pomiędzy rdzeniem wewnętrznym a powłoką zewnętrzną działa jak bufor skrętny, równomiernie rozkładając obciążenie skręcające, dzięki czemu układ wewnętrzny pozostaje dokładnie tam, gdzie został wytłoczony, cykl po cyklu.

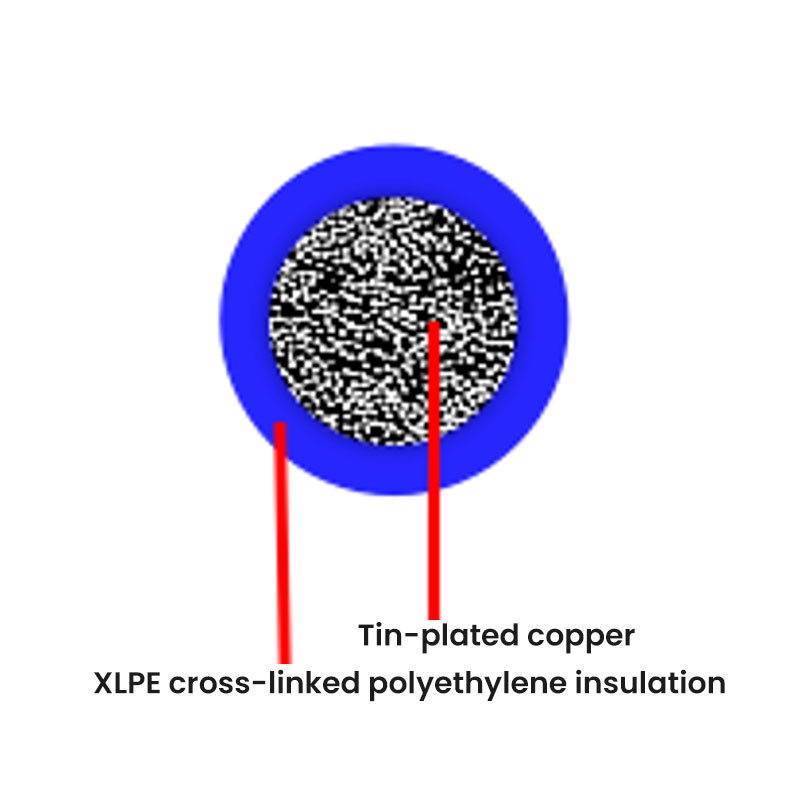

Przewodniki z cienkiej miedzi cynowanej

Wybór przewodnika jest równie ważny jak kurtka. Drobnożyłowa miedź cynowana klasy 5 lub 6 zapewnia poszczególnym żyłom wystarczającą swobodę ślizgania się względem siebie podczas zginania, co zmniejsza naprężenia wewnętrzne i wydłuża żywotność zginania. Cynowanie dodaje również warstwę odporności na korozję, która ma znaczenie w środowiskach zasolonych lub wilgotnych, gdzie goła miedź utleniałaby się i z czasem zwiększałaby odporność.

Wybór odpowiedniego kabla wciągarki dla Twojego sprzętu

Cztery czynniki decydują o tym, czy lina wciągarki wytrzyma oczekiwany okres użytkowania, zamiast przedwcześnie ulec uszkodzeniu na bębnie:

Minimalny promień uzwojenia: przekroczenie zalecanego promienia, zwykle 8 do 10 razy większej niż średnica zewnętrzna kabla, powoduje nadmierne obciążenie izolacji zewnętrznej i skraca żywotność. Przed instalacją sprawdź średnicę bębna zgodnie z danymi producenta kabla.

Zakres temperatur miejsca operacyjnego: kabel przeznaczony wyłącznie do standardowego użytku w pomieszczeniach zamkniętych pęknie w warunkach polarnych lub na dużych wysokościach. Dopasuj materiał kurtki do rzeczywistych ekstremalnych warunków sezonowych, jakie będzie widział sprzęt.

Łączne zapotrzebowanie na moc i sygnał: kompozytowe konstrukcje hybrydowe mogą przenosić rdzenie mocy silnika obok ekranowanych par sygnałowych lub światłowodów w jednym zwiniętym kablu, unikając potrzeby stosowania dwóch oddzielnych linii na tym samym bębnie.

Wymagania certyfikacyjne: w przypadku projektów transgranicznych potwierdź, że kabel posiada certyfikaty wymagane na rynku docelowym, takie jak UL, CE, CCC lub RoHS, a także certyfikat produkcyjny ISO9001 lub IATF16949.
