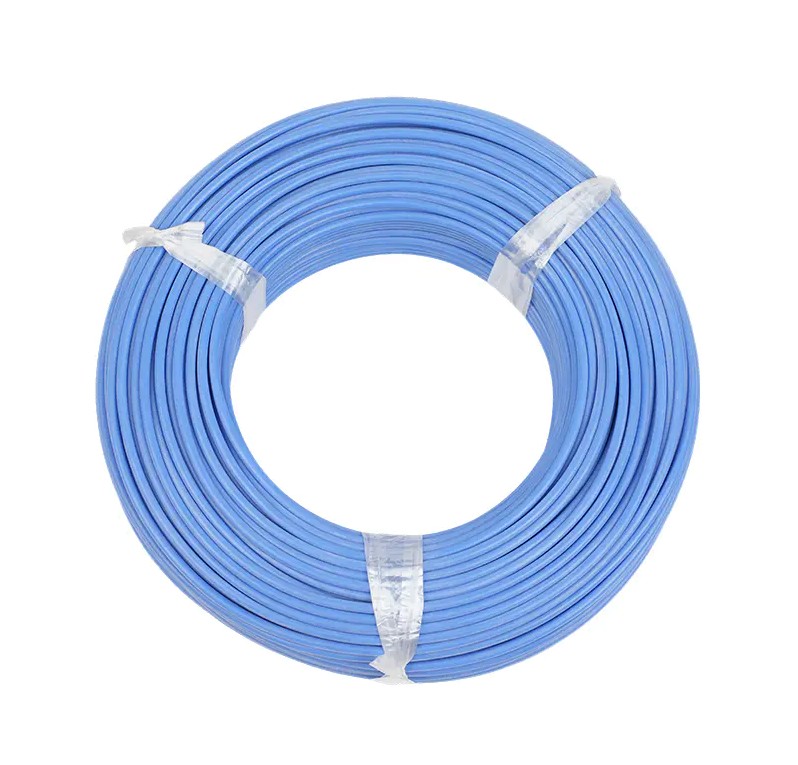

Co to jest drut silikonowy? Elastyczna prowadnica kabla odporna na wysokie temperatury

W zastosowaniach wysokotemperaturowych wymagających obu ekstremalna elastyczność mechaniczna i stabilne parametry elektryczne, Drut silikonowy (drut izolowany gumą silikonową) stał się materiałem z wyboru do silników przemysłowych, pojazdów nowej generacji i sprzętu gospodarstwa domowego, dzięki unikalnej strukturze molekularnej siloksanu. Zakres temperatur pracy obejmuje m.in -60°C do 200°C oraz pod wpływem powtarzającego się zginania, skręcania i cykli termicznych warstwa izolacyjna nie staje się krucha ani pęknięta jak PVC lub XLPE, ale zamiast tego zachowuje elastyczność przypominającą gumę przez cały okres użytkowania.

Różnice w wydajności między drutem silikonowym a konwencjonalnymi materiałami izolacyjnymi

Podstawowa zaleta izolacji z kauczuku silikonowego wynika z jej struktury atomowej – „szkieletu siloksanowego” utworzonego przez naprzemienne atomy krzemu i tlenu. Struktura ta zapewnia wyjątkową odporność na promieniowanie UV, ozon i warunki atmosferyczne. Poniższe dane porównawcze wyraźnie pokazują generacyjną wyższość drutu silikonowego nad PVC i XLPE:

Wspólny projekt przewodnika i izolacji określa granice elastyczności

O elastyczności drutu silikonowego nie decyduje sama gumowa warstwa izolacyjna; Równie kluczową rolę odgrywa geometria przewodnika. Dzięki zastosowaniu ultracienkich technik splatania wielożyłowego wytrzymałość drutu na skręcanie może być kilkakrotnie większa niż w przypadku przewodów jednożyłowych.

Przewodniki z miedzi beztlenowej cynowanej

Produkcja gumy silikonowej obejmuje proces wulkanizacji, podczas którego siarka zawarta w gumie może reagować z miedzianym rdzeniem i powodować korozję. Dlatego zazwyczaj wykorzystuje się drut silikonowy Miedź beztlenowa o czystości 99,99% pokryta cyną o dużej gęstości aby zapobiec korozji wulkanizacyjnej, zachowując jednocześnie doskonałą lutowność przez dziesięciolecia. Konstrukcja ta stanowi podstawę długoterminowej i niezawodnej pracy drutu silikonowego w wewnętrznych przewodach silników przemysłowych.

Grubościenna izolacja silikonowa wysokiego napięcia

W zastosowaniach specjalistycznych, takich jak medyczne aparaty rentgenowskie i transformatory wysokiego napięcia, grubościenna izolacja z wytłaczanego silikonu może wytrzymać testy przebicia do 100 kV . Zaawansowane laboratoria badawcze poddają te przewody próbom przebicia pod napięciem 100 kV, aby zapewnić zerową awarię izolacji pod ekstremalnym obciążeniem elektrycznym.

Analiza zastosowania drutu silikonowego w czterech głównych gałęziach przemysłu

Drut silikonowy nie jest kablem ogólnego przeznaczenia, ale specjalistycznym rozwiązaniem do zastosowań w wysokich temperaturach i wysokiej częstotliwości ruchu. Następujące cztery sektory są w największym stopniu uzależnione od jego właściwości technicznych.

Silniki przemysłowe i transformatory

Przewody wewnętrzne w silnikach przemysłowych muszą wytrzymywać ciągłe cykle termiczne i wibracje mechaniczne. Wysokotemperaturowe przewody silikonowe mogą utrzymać integralność izolacji w temp 200°C , a ich wyjątkowo mały promień gięcia wynosi 4-6 razy większa niż średnica zewnętrzna umożliwia elastyczne prowadzenie przewodów w niewielkich odstępach uzwojeń silnika — coś, czego nie mogą osiągnąć kable z PVC.

Nowe zestawy akumulatorów i sterowniki silników do pojazdów energetycznych

Wewnętrzna przestrzeń okablowania w zestawach akumulatorów EV i sterownikach silników jest niezwykle ograniczona i musi wytrzymywać wzrost temperatury podczas szybkiego ładowania. Kombinacje przewodów silikonowych wysokiego napięcia elastyczność wymagana w przypadku trasowania w ograniczonej przestrzeni z odporność cieplna potrzebna do zarządzania temperaturą podczas szybkiego ładowania , co czyni go głównym wyborem dla wiązek wysokiego napięcia pojazdów elektrycznych.

Sprzęt AGD i elementy grzewcze

W ekspresach do kawy, piekarnikach i grzejnikach przemysłowych przewody są często prowadzone w pobliżu cewek grzejnych. Drut silikonowy Odporność na temperaturę 200°C a ognioodporne i samogasnące właściwości pozwalają uniknąć karbonizacji izolacji pod wpływem długotrwałego promieniowania cieplnego, znacznie wydłużając żywotność urządzenia.

Sprzęt oświetleniowy dużej mocy

Reflektory HID i LED dużej mocy generują podczas pracy znaczne ciepło otoczenia. Odporność drutu silikonowego na promieniowanie UV i ozon zapobiega starzeniu się i pękaniu w wewnętrznym środowisku opraw zewnętrznych o wysokiej temperaturze, zapewniając długoterminową stabilną pracę systemów oświetleniowych.

Charakterystyka bezpieczeństwa i granice operacyjne drutu silikonowego

Prawidłowe zrozumienie granic ognioodporności, odporności na wilgoć i oleju drutu silikonowego jest kluczem do uniknięcia błędów w wyborze.

• Ognioodporność: Kauczuk silikonowy jest materiał trudnopalny i samogasnący . Pod wpływem ognia pozostawia nieprzewodzący popiół krzemionkowy (SiO₂), który może utrzymać ograniczoną izolację przez krótki czas. Jednak za prawdę 1000°C integralność ogniowa, należy wybrać serię izolacji z kompozytu mikowego.
• Odporność na wilgoć: Kauczuk silikonowy ma wyjątkowo niską absorpcję wilgoci (zwykle poniżej 1% ), dzięki czemu nadaje się do środowisk o dużej wilgotności. Jednakże przy długotrwałym bezpośrednim działaniu pary należy stosować specjalistyczne wersje wytłaczane.
• Odporność na olej: Kauczuk silikonowy ma umiarkowaną odporność na olej i może pęcznieć, jeśli jest stale zanurzony w niektórych paliwach lub olejach. Dla środowisk z ciągłe narażenie na węglowodory zalecane są przewody w izolacji z tworzywa fluoroplastycznego, charakteryzujące się obojętnością chemiczną.

Przewodnik doboru: Jak dopasować specyfikacje drutu silikonowego do warunków pracy

Wybór drutu silikonowego wymaga kompleksowej oceny pod kątem czterech czynników: temperatury, częstotliwości zginania, naprężenia elektrycznego i narażenia chemicznego:

1. W przypadku okablowania statycznego o ograniczonym promieniu zgięcia można zastosować minimalny promień zgięcia 4-krotność średnicy zewnętrznej ;
2. W przypadku zastosowań dynamicznych (takich jak łańcuchy przeciągane sprzętu ruchomego) minimalny promień zgięcia należy zwiększyć do 6-8 razy większa niż średnica zewnętrzna ;
3. W przypadku scenariuszy wysokiego napięcia (rentgen medyczny, transformatory) wybierz grubościenne typy wytłaczane o napięciu znamionowym do 100 kV ;
4. W środowiskach zawierających siarkę lub przy długotrwałych operacjach lutowania, przewodniki z miedzi beztlenowej cynowanej należy stosować w celu powstrzymania korozji wulkanizacyjnej.

Ponadto dokładność grubości silikonowej warstwy izolacyjnej ma bezpośredni wpływ na napięcie znamionowe. Linie produkcyjne wyposażone w systemy kontroli średnicy sterowane laserowo mogą utrzymywać odchylenia grubości izolacji na poziomie mikronów, co stanowi podstawę produkcyjną zapewniającą zerową awaryjność drutu silikonowego w testach wysokiego napięcia.

System Wieloletniej Niezawodności i Certyfikacji Drut silikonowy

Produkcja dojrzałych kabli z gumy silikonowej wymaga precyzyjnej kontroli reakcji chemicznych wulkanizacji. Linie produkcyjne certyfikowane zgodnie z ISO9001 i IATF16949 systemy zarządzania jakością w połączeniu z laserowymi kontrolerami średnicy zapewniają precyzyjną i stałą grubość izolacji. Produkty niosą UL, CE i CCC certyfikaty bezpieczeństwa dla eksportu na rynek światowy.

W standardowych warunkach magazynowych warstwa izolacyjna z gumy silikonowej drutu silikonowego nie utlenia się łatwo ani nie staje się krucha, a okres przechowywania sięga ponad 20 lat . Ta cecha zmniejsza koszty utrzymania zapasów przemysłowych części zamiennych, szczególnie w branżach takich jak produkcja silników i transport kolejowy, które wymagają długoterminowych stabilnych łańcuchów dostaw.
