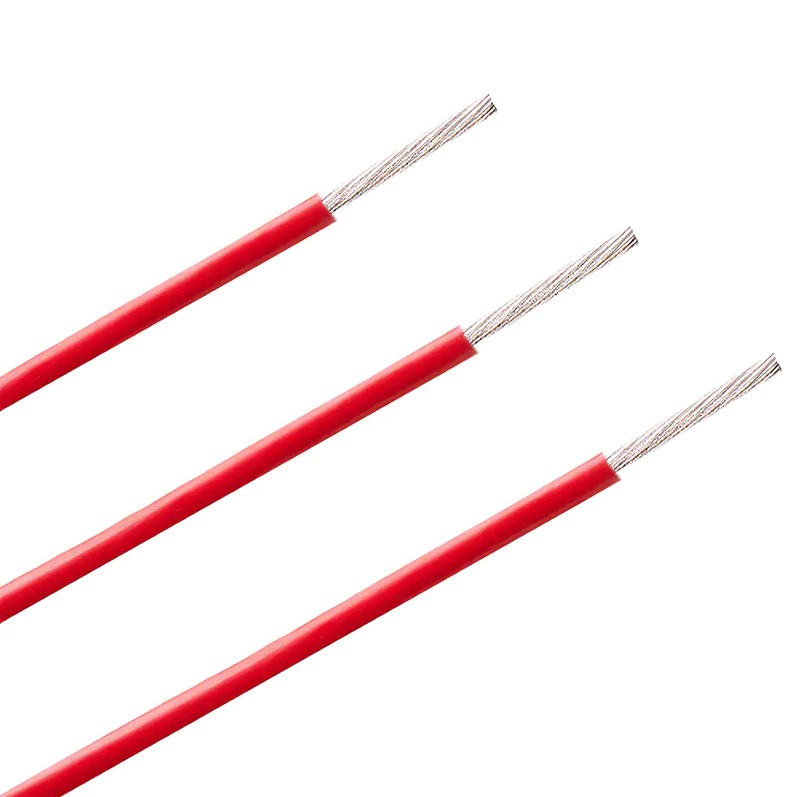

Co to jest drut teflonowy? Przewodnik po wyborze kabla z tworzywa fluoroplastycznego

W wymagających środowiskach z zakresami temperatur od -65°C do 260°C , Drut teflonowy (drut w izolacji z fluoroplastycznego tworzywa sztucznego) stał się podstawowym materiałem nośnym w przemyśle lotniczym, pojazdach nowej generacji, sprzęcie medycznym i produkcji półprzewodników dzięki swojej wyjątkowej obojętności chemicznej i właściwościom dielektrycznym. W porównaniu z drutami izolowanymi PVC lub XLPE, izolacja teflonowa pozwala uzyskać wyższe napięcie znamionowe przy cieńszych ściankach, dzięki czemu sprzęt może osiągnąć zarówno wysoką niezawodność, jak i lekkość w ograniczonej przestrzeni.

Trzy systemy materiałów rdzeniowych z drutu teflonowego

Teflon nie jest pojedynczym materiałem, ale obejmuje trzy fluoroplastiki: PTFE, FEP i PFA. Każdy z nich różni się temperaturą znamionową, metodą przetwarzania i właściwościami mechanicznymi, a nieprawidłowy wybór będzie miał bezpośredni wpływ na żywotność i bezpieczeństwo sprzętu.

Drut z PTFE (politetrafluoroetylenu).

PTFE oferuje najwybitniejsze parametry temperaturowe spośród tworzyw fluorowych, przy ciągłej temperaturze roboczej wynoszącej 260°C . Ze względu na wyjątkowo wysoką lepkość stopu nie można go przetwarzać metodą konwencjonalnego wytłaczania i zamiast tego jest wytwarzany owijanie taśmą i spiekanie . Proces ten zapewnia drutowi PTFE wyjątkowo niskie odkształcenie przy płynięciu na zimno i prawie zerową absorpcję wilgoci, dzięki czemu idealnie nadaje się do scenariuszy okablowania stacjonarnego narażonych na działanie pary o wysokiej temperaturze lub mediów chemicznych przez dłuższy czas.

Drut FEP (fluorowany etylen-propylen).

FEP można przetwarzać metodą wytłaczania stopu przy ciągłej temperaturze roboczej 200°C . Zachowując stabilność chemiczną porównywalną z PTFE, oferuje wyższą wytrzymałość dielektryczną i lepszą opłacalność, co czyni go najczęściej stosowanym rodzajem drutu teflonowego w kablach czujników, liniach sygnałów sterujących i okablowaniu przemysłowym na duże odległości.

Drut PFA (perfluoroalkoksylowy).

PFA łączy w sobie Odporność na temperaturę 260°C PTFE z możliwością wytłaczania FEP, wykazując jednocześnie doskonała wytrzymałość mechaniczna i dłuższą trwałość przy zginaniu w wysokich temperaturach. Ta cecha sprawia, że ​​jest to preferowany wybór do okablowania ruchomych części w urządzeniach do produkcji półprzewodników.

Technologia powlekania przewodników określa niezawodność w wysokich temperaturach

Teflonowe materiały izolacyjne wymagają obróbki w wysokiej temperaturze, podczas której gołe przewody miedziane są bardzo podatne na utlenianie, co prowadzi do pogorszenia przewodności, a nawet uszkodzenia styków. Dlatego wybór pokrycia przewodnika jest bezpośrednio powiązany z rodzajem materiału izolacyjnego i jest krytycznym czynnikiem zapewniającym długoterminową stabilną pracę drutu teflonowego.

• Miedź posrebrzana (SPC): Znacząco poprawia przewodność i skutecznie zapobiega utlenianiu poniżej 200°C ; standardowa konfiguracja dla kabli FEP wysokiej częstotliwości.
• Miedź niklowana (NPC): Warstwa niklu tworzy solidną barierę termiczną i jest niezbędnym wyborem w przypadku drutu PFA i PTFE pracującego w temp 260°C .
• Miedź cynowana: Poniżej ekonomiczne rozwiązanie dla drutu FEP w pracy ciągłej 150°C .

Procesy splatania przewodów muszą ściśle przestrzegać norm ASTM i UL, aby zapewnić maksymalną elastyczność, jednocześnie zapobiegając przenikaniu środków chemicznych lub wilgoci wzdłuż rdzenia przewodu.

Wartość zastosowania drutu teflonowego w czterech kluczowych gałęziach przemysłu

Drut teflonowy nie jest kablem ogólnego przeznaczenia, ale specjalistycznym rozwiązaniem do ekstremalnych warunków. Następujące cztery sektory są od niej najbardziej zależne i nakładają najbardziej rygorystyczne wymagania eksploatacyjne.

Pojazdy nowej energii i systemy akumulatorów

W pojazdach elektrycznych system zarządzania akumulatorem (BMS) i środowisko wewnętrzne komory silnika często przekraczają te parametry 150°C , będąc narażonym na działanie czynników korozyjnych, takich jak olej, płyn hamulcowy i elektrolit. Odporność na olej, odporność na paliwo i szeroki zakres temperatur drutu teflonowego pozwalają mu spełnić wymagania dotyczące trwałości pojazdu ponad 20 lat .

Sprzęt medyczny i laboratoryjny

Materiał teflonowy jest biokompatybilny i może wytrzymać wielokrotne cykle sterylizacji w autoklawie. W wewnętrznym okablowaniu narzędzi chirurgicznych, sprzętu diagnostycznego i analizatorów laboratoryjnych drut teflonowy utrzymuje integralność izolacji po wielokrotnych sterylizacjach, zapobiegając przestojom sprzętu lub zagrożeniom bezpieczeństwa spowodowanym awarią izolacji.

Komunikacja lotnicza i wysokiej częstotliwości

Sprzęt lotniczy jest niezwykle wrażliwy na wagę. Ultrawysoka wytrzymałość dielektryczna teflonu pozwala na zmniejszenie grubości izolacji do 1/3 do 1/2 niż w przypadku tradycyjnych materiałów, znacznie zmniejszając wagę wiązki przewodów przy równoważnym napięciu znamionowym. Tymczasem jego niska stała dielektryczna i niski współczynnik strat sprawiają, że jest to idealny materiał izolacyjny do kabli komunikacyjnych wykorzystujących częstotliwość radiową (RF).

Sprzęt do produkcji półprzewodników

Wewnętrzne okablowanie ramion robotycznych, platform grzewczych i komór próżniowych w sprzęcie do przetwarzania płytek półprzewodnikowych wymaga, aby kable osiągnęły miliony cykli zginania w temperaturach od 200°C i 260°C . Drut PFA, dzięki swojej wytrzymałości na wysokie temperatury i odporności na zużycie, stał się standardową konfiguracją do przenoszenia przewodów w tej dziedzinie.

Jak wybrać odpowiedni drut teflonowy do swojego projektu

Wybór drutu teflonowego wymaga kompleksowej oceny w czterech wymiarach: temperatura, środowisko chemiczne, częstotliwość ruchu mechanicznego i parametry elektryczne. Poniższe ramy decyzyjne pomagają inżynierom szybko zawęzić opcje:

1. Jeśli temperatura robocza ≤ 200°C i częste zginanie, należy nadać priorytet Drut FEP ;
2. Jeśli temperatura robocza ≤ 260°C z okablowaniem statycznym lub ruchomym o niskiej częstotliwości, wybierz Drut PTFE ;
3. Jeśli temperatura robocza ≤ 260°C i części ruchome o wysokiej częstotliwości, wybierz Drut PFA ;
4. Jeśli kable wymagają długotrwałego zanurzenia w cieczach chemicznych, należy wykluczyć konstrukcje owinięte taśmą PTFE i preferować typy wytłaczane z FEP lub PFA.

Co więcej, cały drut teflonowy charakteryzuje się wyjątkowo niskim współczynnikiem odgazowania w znamionowych zakresach temperatur; rozkład materiału i uwolnienie gazów śladowych występują tylko wtedy, gdy temperatura przekracza 400°C . Dlatego w normalnych warunkach pracy drut teflonowy nie stwarza zagrożeń związanych z zanieczyszczeniami lotnymi.

Przechowywanie i długoterminowa niezawodność Drut teflonowy

Sam materiał teflonowy nie utlenia się, nie staje się kruchy ani nie ulega degradacji pod wpływem promieni UV, oferując prawie nieokreślony okres przechowywania w standardowych warunkach magazynowych. Zmierzone dane pokazują, że prawidłowo przechowywany drut teflonowy zachowuje po jego zakończeniu pełną wydajność elektryczną i mechaniczną 30 do 50 lat . Ta cecha znacznie zmniejsza presję związaną z rotacją zapasów części zamiennych, szczególnie w branżach o długich cyklach konserwacji, takich jak przemysł lotniczy i nuklearny.
